ER110/ER150发射接收器
OPSIS 空气质量监测系统由发射器和接收器组成开放式的光路。光是由发射器里面的氙灯产生，并由发射器里面的聚焦镜反射到接收器。接收器所接收到的光，它通过一条光纤传递到分析仪。
ER 110和ER 150是固定的光路。发射器是使用OPSIS的PS 150电源供应单元，需要和输电的主干线相连接。ER 110的监测光路达到500 米，ER 150的监测光路达到1000米。
一套OPSIS可以连接多条独立有ER 110/ER 150组成的光路。在多监测通道系统中，需要通过多路器将光信号分别切换进入分析仪。

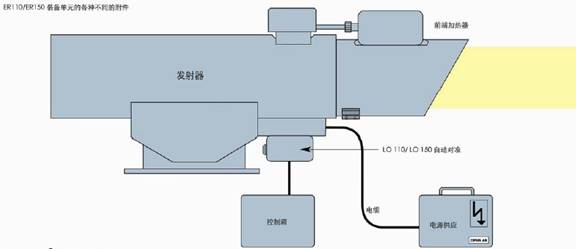

ER110/150发射端

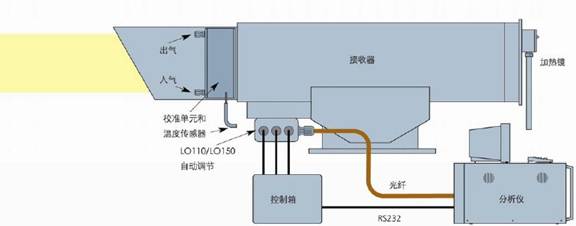

ER110/150 接收端
技术参数
|
发射器110 |
接收器110 |
发射器150 |
接收器150 |
材质 |
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
长度 |
730 mm |
730 mm |
990 mm |
1375 mm |
高度 |
350 mm |
270 mm |
425 mm |
380 mm |
重量 |
21 kg |
19 kg |
55 kg |
60 kg |
窗口直径 |
100 mm |
100 mm |
150 mm |
150 mm |
窗口材质 |
石英玻璃 |
石英玻璃 |
石英玻璃 |
石英玻璃 |
镜面焦距 |
45 mm (17.5") |
445 mm (17.5") |
610 mm (24") |
915 mm (36") |
环境温度 |
–40℃~+80℃ |
–40℃~ +80℃ |
–40℃~ +80℃ |
–40℃~ +80℃ |
防护等级 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
最大光程 |
500 m |
500 m |
1000 m |
1000 m |
